从芯片到成像系统：一台sCMOS相机如何回应弱光探测需求

弱光成像中,研究人员面对的往往不是单一指标问题。微弱荧光、快速动态和长时间曝光,分别对相机的读出噪声、采集速度和暗电流控制提出要求。芯片参数能否转化为稳定、可用的实验数据,还取决于整机设计、数据传输、温度控制和实验系统集成。

千眼狼(Revealer)Gloria 6504系列sCMOS科学相机,采用长光辰芯GSENSE6504BSI背照式图像传感器。该传感器有效像素为2048×2048,像元尺寸为6.5 μm,峰值量子效率为95%@450 nm。芯片低噪声模式下的读出噪声约为0.43 e⁻ rms,高速模式最高帧率为300 fps。整机指标则与型号、接口和工作模式有关:Gloria 6504通过CXP接口在全画幅12 bit高速高灵敏模式下最高可达291 fps,在16 bit HDR输出模式下最高可达170 fps。

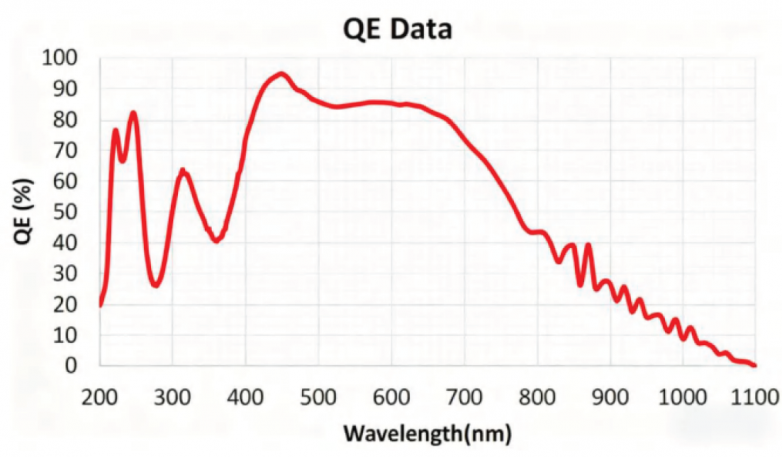

图1-GSENSE6504BSI量子效率曲线,横轴为波长(约200～1100 nm),纵轴为量子效率(%),450 nm附近峰值约为95%

芯片与整机数据的区别,反映出科学相机的一个基本特点:探测器性能只是成像链条的起点。高速读出需要相应的数据链路与主机存储能力;长曝光弱光成像还要关注制冷条件、暗场背景和热像素;实验同步则依赖相机与光源、激光器或其他设备之间的触发配合。对于科研用户而言,参数需要结合具体实验工况理解。

不同应用对成像系统的要求也不相同。在荧光显微成像中,量子效率和读出噪声会影响弱信号采集;在活细胞动态观测中,帧率与曝光时间需要匹配样品变化速度;在冷原子、离子阱及量子光学实验中,成像性能之外还需考虑触发同步与视场配置;天文观测、化学发光和光谱检测等长曝光任务,则需要评估暗电流与背景稳定性。相机能否适用,最终需要依据样品、光路、波段和采集条件验证。

图2-采用千眼狼(Revealer)Gloria 6504sCMOS相机捕获的单分子荧光信号

Gloria 6504系列由合肥中科君达视界技术股份有限公司推出,配置USB 3.2 Gen 2和CXP-12×2接口,并提供相应软件与开发支持。这些整机环节决定了相机能否接入显微镜、自动化实验平台或定制仪器,也影响连续采集和后续定量分析的便利性。

图3-Gloria 6504sCMOS相机用于斑马鱼成像(左-斑马鱼骨架 100stack_绿色FL-5.6x,右-斑马鱼免疫细胞 100stack_红色FL-5.6x)

从GSENSE6504BSI传感器到千眼狼Gloria 6504相机,可以看到科研成像设备的研发不只是将高性能芯片装入机身,还涉及读出、制冷、传输、同步和软件适配等系统工作。对于国产科学仪器产业而言,围绕真实实验需求完善这些环节,有助于把器件能力转化为可复现、可分析的数据支撑。对用户来说,评价一台sCMOS相机,也应回到具体任务:目标信号是否可辨,时间过程是否能记录,数据是否稳定,以及系统能否融入现有实验流程。
