奈米实验未成功 台湾野柳“女王头”冻龄添变

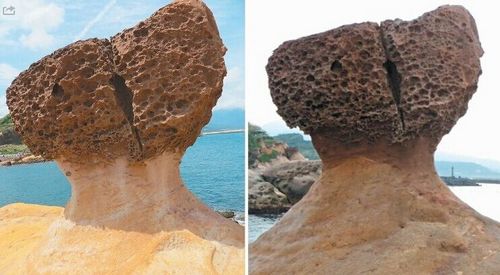

左图：奈米涂料提升蕈状岩硬度，目前还在克服白化现象。右图：测试前的蕈状岩。来源：台湾《联合报》

中新网5月26日电 据台湾“中央社”报道，台北观处为补强享誉国际的野柳女王头，委托技术团队盼以奈米补强，但9个月来经在其他岩石实验，却出现片状剥落、岩表白化的现象，技术瓶颈让女王头“冻龄”增不确定因素。

女王头颈部因风化严重越来越细，有研究推测恐在5到10年内“断头”，台“交通部观光局”北海岸及观音山风景区管理处先在2011年委托台大高分子所教授谢国煌的研究团队，于实验室分析，认为经奈米科技处理后的岩石强度将由原弱岩强度提升至中强岩强度，可达补强效果。

北观处2014年1月间再委请世新大学做民调，有超过6成受访民众赞成使用 米科技修补 王头，因此同年8月29日起展开户外实地试验，先在其他岩石试验奈米补强效果。

谢国煌团队在野柳地质公园第二区女王头周边，选定立地环境相近的其他蕈状岩实地试验奈米药剂，以了解奈米补强的实际外在环境效果。

但北观处今天表示，截至目前为止，研究团队总计采用10种不同工法试验，初期的4种工法，施工后20天起发现涂层表面开始出现片状剥落，原因为蕈状岩热胀冷缩变化剧烈所致。

研究团队调整工法，改采软性防水胶再进行6种工法试验，但涂层表面在施工后155天出现孔洞，部分岩石表面也有白化现象，原因则分别为补强层厚度不足受侵蚀，以及表层施作时环境湿度过高及隔日降雨造成。

谢国煌表示，以目前户外测试结果，奈米科技药剂可有效增加岩石强度，延缓风化，但尚需藉由重工与施工技术更纯熟，才能让外观接近原来的色泽。

不过北观处表示，户外实验观察9个月余显示，仍难克服大自然环境变化力量，目前仍将秉持开放学术科学研究的态度，继续探究人工保护可行性；另一方面，也将试着从保育角度，让女王头所象征的时代意义，以不同的型式传承与延续。
